FLANGE (MẶT BÍCH) – TIÊU CHUẨN, PHÂN LOẠI VÀ ỨNG DỤNG TRONG CÁC NGÀNH CÔNG NGHIỆP
Flange (mặt bích) là phụ kiện đường ống dùng để kết nối các đoạn ống, van, thiết bị với nhau bằng bulong và gioăng, cho phép tháo lắp, bảo trì và thay thế dễ dàng. Flange được sử dụng rộng rãi trong các hệ thống dầu khí, hóa chất, năng lượng, nước công nghiệp, PCCC và nhà máy sản xuất.
Nhờ khả năng chịu áp lực cao, độ kín tốt và tính linh hoạt trong lắp đặt, flange là thành phần không thể thiếu trong các hệ thống đường ống công nghiệp.
1. Phân loại Flange

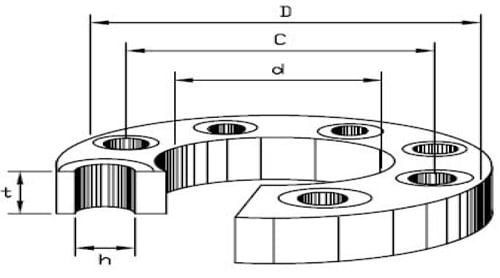

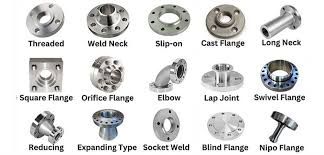

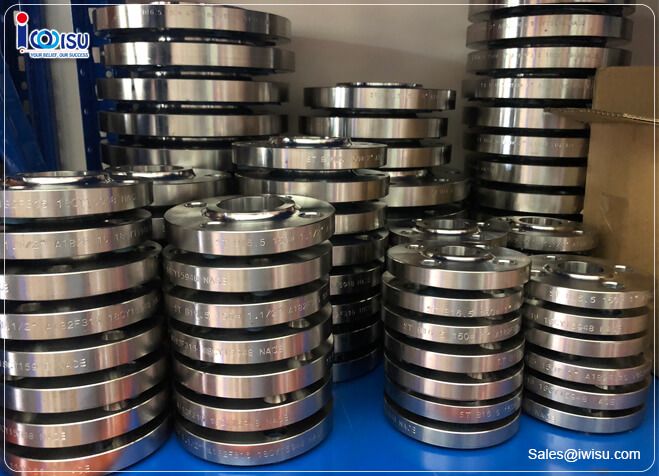

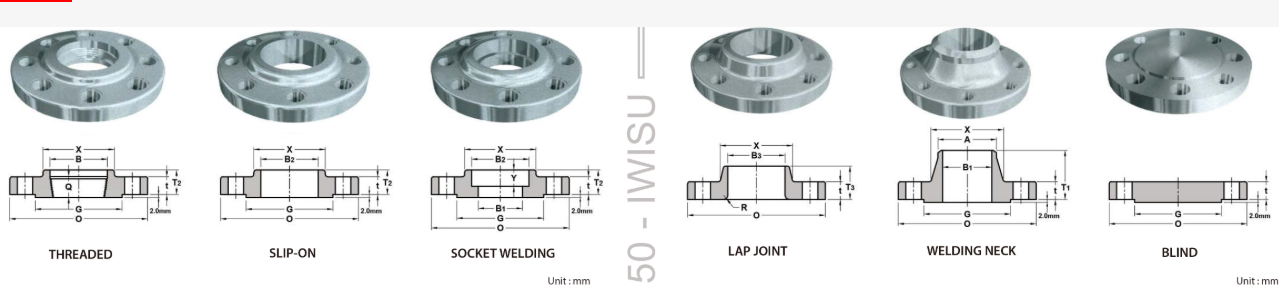

1.1 Theo kiểu kết nối
Weld Neck Flange (WN) Hàn cổ, chịu áp lực và nhiệt độ cao, dùng phổ biến trong dầu khí.
Slip On Flange (SO) Lắp trượt, dễ thi công, dùng cho hệ thống áp suất trung bình.
Socket Weld Flange (SW) Dùng cho ống đường kính nhỏ, áp suất cao.
Threaded Flange (THD) Kết nối bằng ren, không cần hàn.
Blind Flange (BL) Bịt kín đầu ống hoặc thiết bị.
Lap Joint Flange (LJ) Dùng kèm stub end, thuận tiện tháo lắp.
1.2 Theo bề mặt làm kín (Facing)
RF – Raised Face
FF – Flat Face
RTJ – Ring Type Joint (cho áp suất rất cao)
2. Vật liệu Flange phổ biến
Thép carbon: ASTM A105, A350 LF2
Thép hợp kim: ASTM A182 F11, F22, F91
Thép không gỉ (Inox): ASTM A182 F304/304L, F316/316L
Vật liệu đặc biệt: Duplex, Super Duplex (theo yêu cầu)
3. Tiêu chuẩn Flange thông dụng
3.1 Tiêu chuẩn ASME / ANSI
ASME B16.5: Flange DN15 – DN600 (Class 150–2500)
ASME B16.47 Series A/B: Flange kích thước lớn
3.2 Tiêu chuẩn EN
EN 1092-1: PN6 – PN40
3.3 Tiêu chuẩn JIS
JIS B2220: 5K – 20K
3.4 Tiêu chuẩn khác
API 6A (thiết bị dầu khí)
BS, DIN (theo yêu cầu dự án)
4. Kích thước và cấp áp suất
Kích thước: DN15 – DN1200
Cấp áp suất:
ASME: Class 150, 300, 600, 900, 1500, 2500
EN: PN6, PN10, PN16, PN25, PN40
5. Ứng dụng Flange theo ngành
Dầu khí & năng lượng
Đường ống dầu, khí, hơi, hệ thống offshore & onshore
Tiêu chuẩn: ASME, API
Hóa chất & nhà máy công nghiệp
Kết nối thiết bị, bồn bể, hệ thống xử lý
Ưu tiên inox, hợp kim chịu ăn mòn
Nước công nghiệp & PCCC
Hệ thống cấp thoát nước, phòng cháy
Flange carbon hoặc mạ kẽm
Nhiệt điện – nồi hơi
Hệ thống hơi, áp lực cao
Flange hợp kim, RTJ
6. Chứng chỉ & kiểm soát chất lượng
Flange có thể cung cấp kèm:
MTC theo EN 10204 3.1 / 3.2
CO / CQ
Kiểm định bên thứ ba: ABS, BV, DNV, LR, VR
7. Kết luận
Flange (mặt bích) là giải pháp kết nối an toàn, linh hoạt và hiệu quả cho các hệ thống đường ống công nghiệp. Việc lựa chọn đúng loại flange, vật liệu, tiêu chuẩn và cấp áp suất sẽ đảm bảo độ kín, an toàn vận hành và tuổi thọ hệ thống.
Chúng tôi cung cấp flange đúng tiêu chuẩn – đầy đủ chứng chỉ – đáp ứng tiến độ, phù hợp cho các dự án dầu khí, năng lượng và công nghiệp nặng.
